Chúng tôi cung cấp đầy đủ các loại máy dán nhãn quay và tuyến tính—bao gồm các mẫu OPP nóng chảy 12/16/24 trạm và các biến thể nhãn dán dính 4/6/8/12/16/24 trạm—được thiết kế cho các ứng dụng đồ uống, mỹ phẩm, dược phẩm và hóa chất hàng ngày.

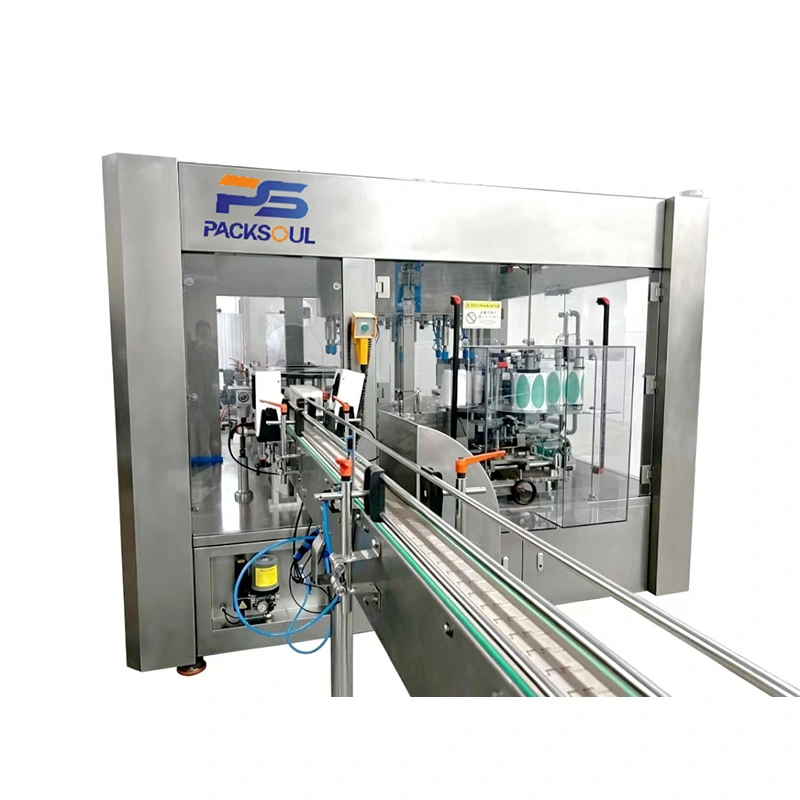

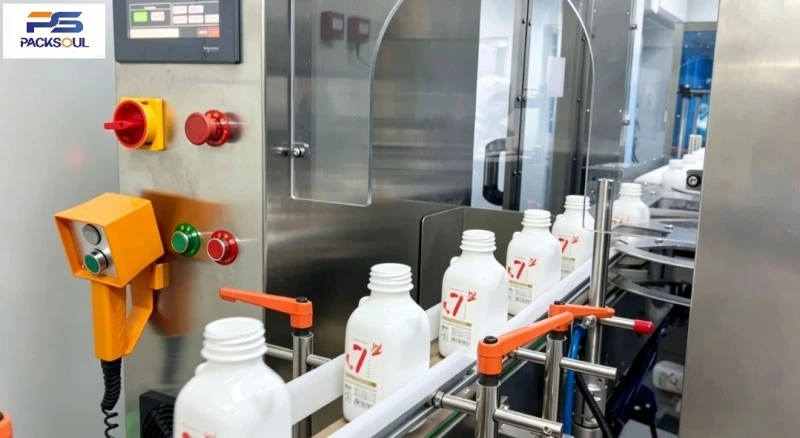

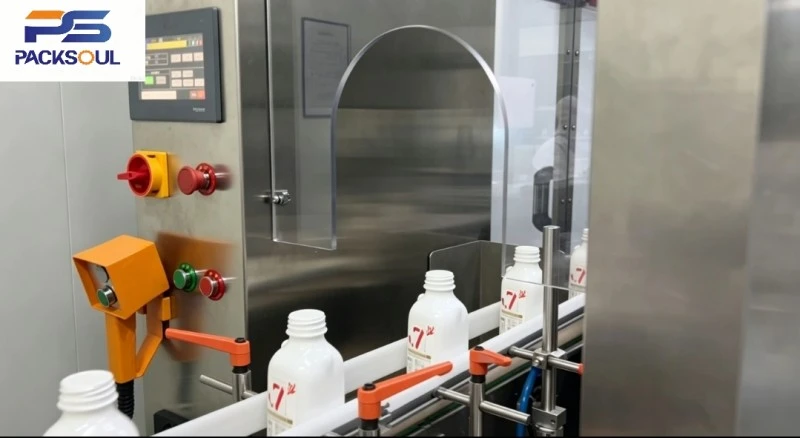

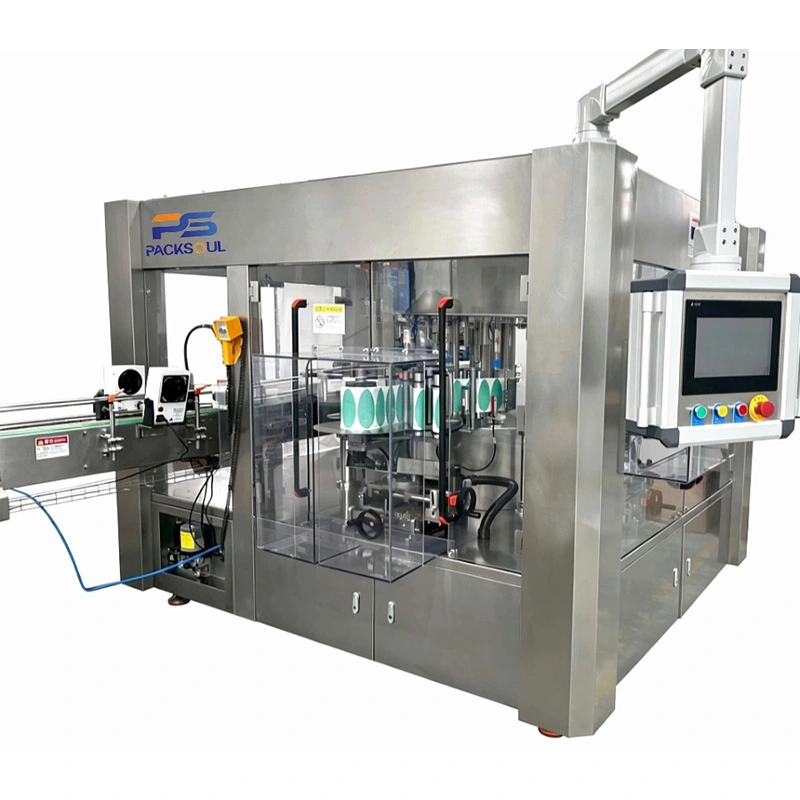

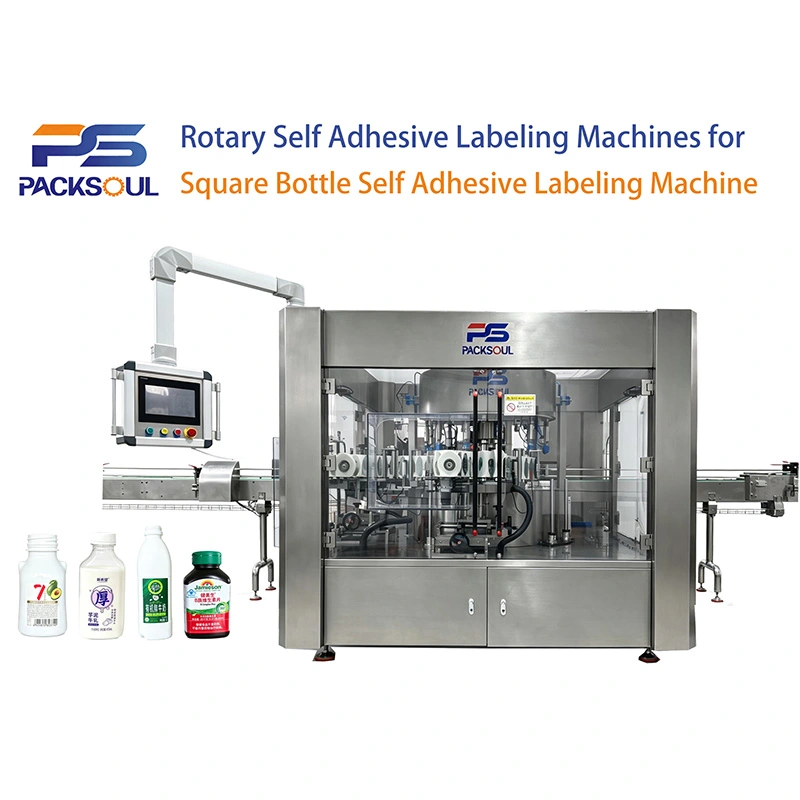

Máy dán nhãn tự dính chai vuông là máy dán nhãn tự động tốc độ cao được thiết kế cho các thùng chứa hình vuông, hình chữ nhật và hình vuông phẳng. Nó hỗ trợ ghi nhãn góc một mặt, hai mặt và nhiều mặt.

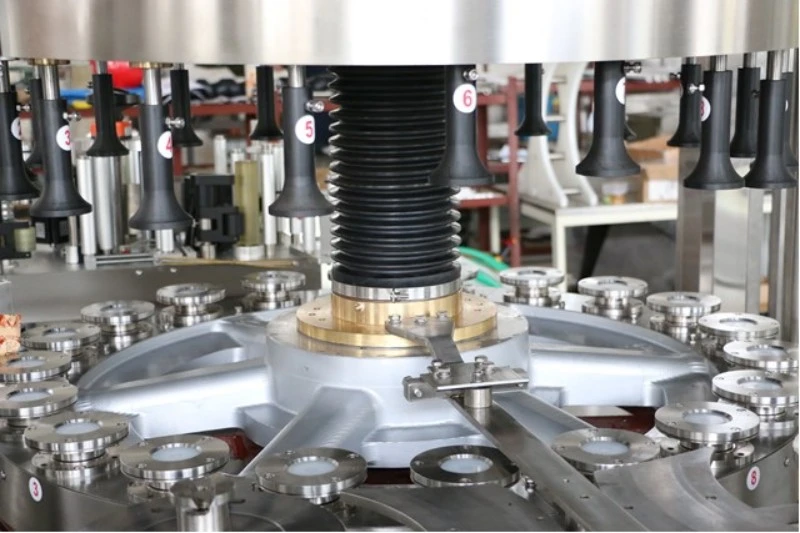

Máy bao gồm chân đế, hệ thống băng tải, bàn quay, trạm ghi nhãn kép, thiết bị định vị servo và hệ thống điều khiển điện. Khả năng tách bánh xe hình sao có độ chính xác cao và 12 thiết bị cố định servo độc lập định vị chắc chắn từng chai, đảm bảo ghi nhãn chính xác trên các góc và bề mặt bên.
Máy có thể hoạt động độc lập hoặc tích hợp với dây chuyền chiết rót và đóng nắp để sản xuất khối lượng lớn.

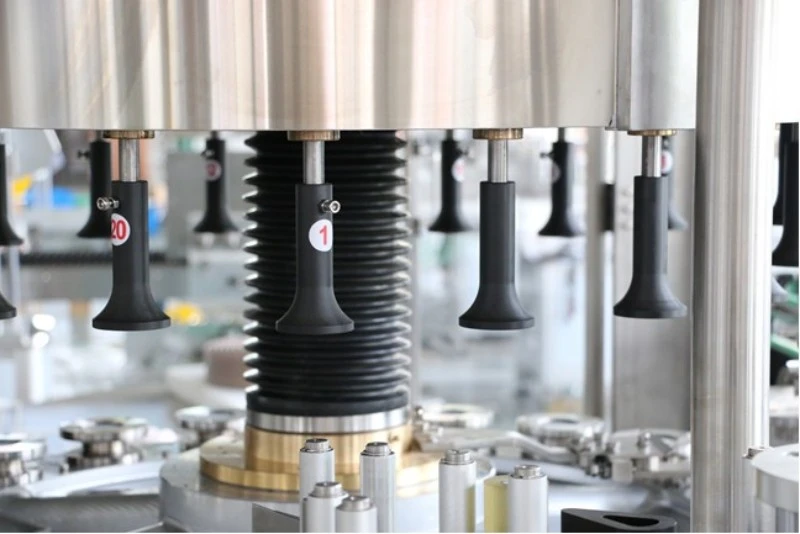

Mỗi trạm sử dụng một thiết bị cố định điều khiển bằng servo độc lập để định vị chai ổn định và vận hành trơn tru, ít tiếng ồn ở tốc độ cao.
Hỗ trợ ghi nhãn chính xác trên các cạnh và góc chai. Các thiết bị cố định đặc biệt giúp giữ cho nhãn dài luôn phẳng và không bị nhăn.
Đầu ghi nhãn hỗ trợ điều chỉnh đa hướng. Điều chỉnh không cần dụng cụ giúp việc thay đổi chai nhanh chóng và dễ dàng.
Hệ thống nạp nhãn được nâng cấp mang lại độ căng ổn định và ứng dụng nhãn mượt mà, giảm bong bóng và nếp nhăn.
Nạp nhãn điều khiển bằng servo đảm bảo phân phối nhãn chính xác và ổn định. Điều khiển tự động đơn giản giúp vận hành dễ dàng.
Các bộ phận chính của máy được phát triển và sản xuất nội bộ. Phụ tùng thay thế luôn sẵn có để bảo trì dễ dàng.
Các bộ phận được gia công bằng CNC và cấu trúc chống bụi, chống nước đảm bảo hoạt động ổn định trong môi trường sản xuất ẩm ướt.
Hệ thống giám sát dòng chảy của chai và phát hiện hiện tượng kẹt chai. Máy tự động dừng khi xảy ra tình trạng bất thường hoặc cửa an toàn được mở.
| Người mẫu | PSR‑B120 |
| Tốc độ ghi nhãn | 12000 BPH (Chai mỗi giờ) |
| Đường kính thùng chứa | 30‑100 mm (Dựa trên Đường kính đáy chai; Yêu cầu tùy chỉnh cho kích thước lớn hơn) |
| Chiều cao thùng chứa | 100‑400mm |
| Chiều cao nhãn tối đa | 200mm |
| Chiều rộng nhãn tối đa | 300 mm |
| Kích thước cuộn nhãn | Đường kính trong: Φ76,2 mm; Đường kính ngoài: Φ400 mm |
| Kích thước tổng thể của máy | 4000 L × 2500 W × 2000 H mm |
| Chiều cao bàn làm việc | 1000 ± 50 mm (Có thể tùy chỉnh) |

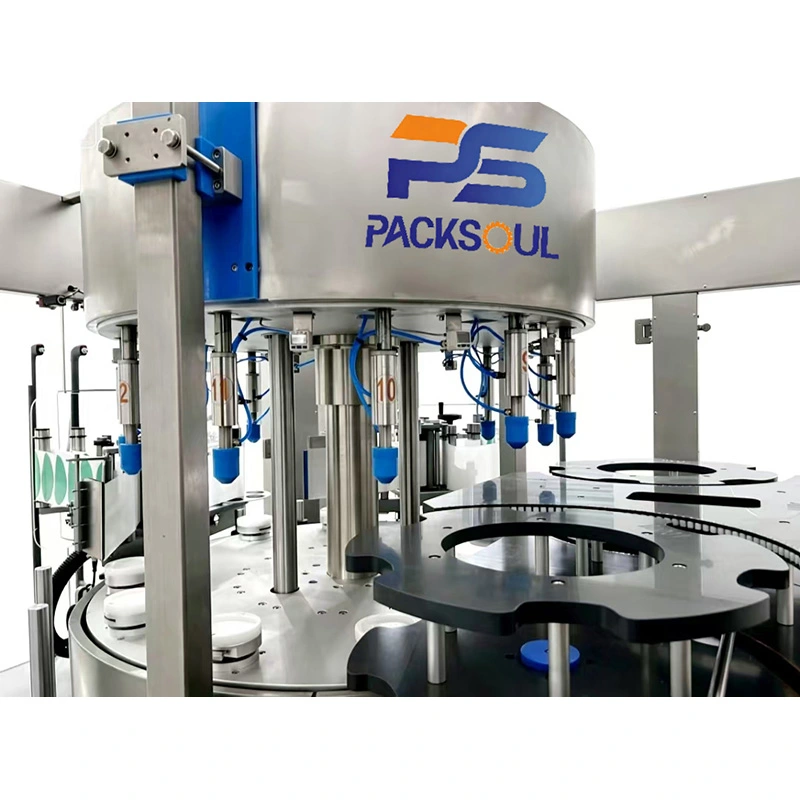

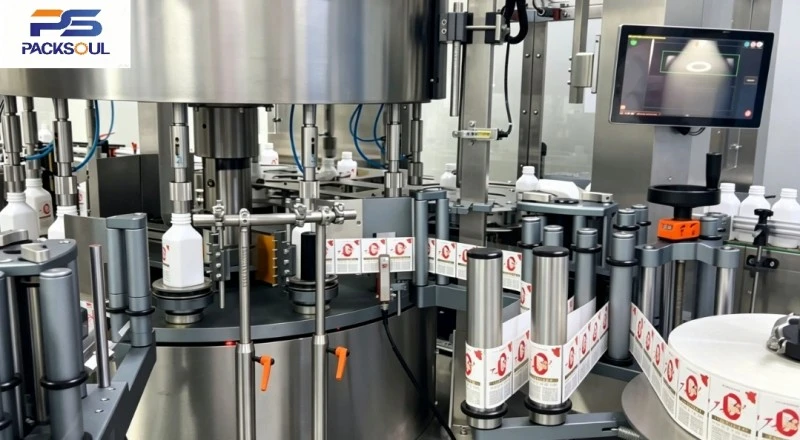

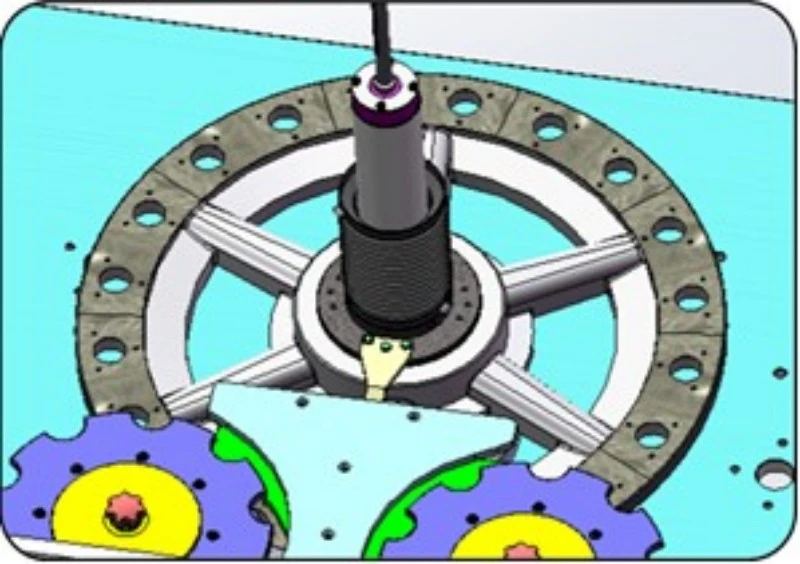

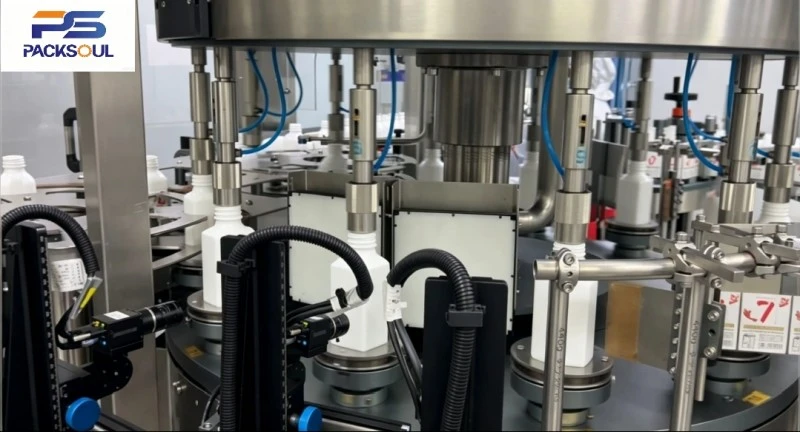

Máy dán nhãn tự dính chai vuông PACKSOUL sử dụng hệ thống định vị bánh xe hình sao quay và nạp nhãn được điều khiển bằng servo. Chai được tách ra và đưa vào trạm quay một cách có trật tự. Các thiết bị cố định servo giữ và định vị chắc chắn từng chai, trong khi 12 thiết bị cố định servo độc lập điều chỉnh góc chai theo chương trình cài sẵn.
Hệ thống định vị phát hiện vị trí chai và điều khiển hệ thống servo điều chỉnh góc chính xác. Trạm ghi nhãn điều khiển bằng servo sẽ nạp nhãn, trong khi chổi ghi nhãn ở góc làm phẳng các nhãn ở các cạnh và các góc. Sau khi dán nhãn, chai được xả ra bằng bánh xe hình sao. Toàn bộ quá trình chạy tự động.
Máy dán nhãn tự dính chai vuông này phù hợp để dán nhãn khối lượng lớn cho các hộp đựng hình vuông và hình chữ nhật trong các ngành công nghiệp khác nhau.
Công nghiệp đồ uống: Chai nước trái cây vuông, chai gia vị và chai nước giải khát trà.
Ngành chăm sóc cá nhân: Chai dầu gội vuông, chai sữa tắm vuông phẳng và hộp đựng nước hoa.
Sản phẩm dược phẩm và sức khỏe: Chai chất lỏng uống vuông và chai sản phẩm sức khỏe.
Công nghiệp hóa chất: Thùng đựng thuốc thử hình vuông và thùng chứa hóa chất nhỏ.
Máy phù hợp với dây chuyền sản xuất liên tục tốc độ cao. Các giải pháp tùy chỉnh có sẵn cho các hình dạng chai đặc biệt.
Vệ sinh dây chuyền băng tải, bánh sao, đầu ghi nhãn và cảm biến quang điện hàng ngày. Loại bỏ cặn nhãn và bụi.
Thường xuyên kiểm tra động cơ servo và bộ truyền động servo. Điều chỉnh vị trí cố định chai và ghi nhãn khi cần thiết.
Ở những nơi xưởng ẩm ướt, thường xuyên hút ẩm tủ điện.
Không rửa trực tiếp tủ điện hoặc động cơ servo bằng súng nước áp suất cao.
Để tắt máy trong thời gian dài, hãy giải phóng lực căng của cuộn nhãn và áp suất cố định chai để tránh biến dạng và tích tụ chất kết dính.
Thường xuyên kiểm tra các bộ phận bảo vệ an toàn, khóa liên động cửa an toàn và hệ thống đóng mở cố định.

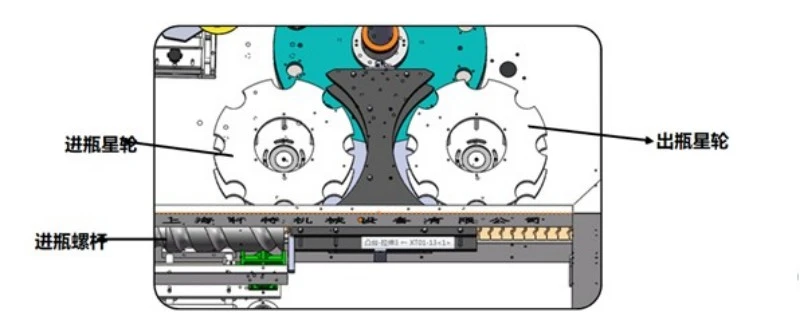

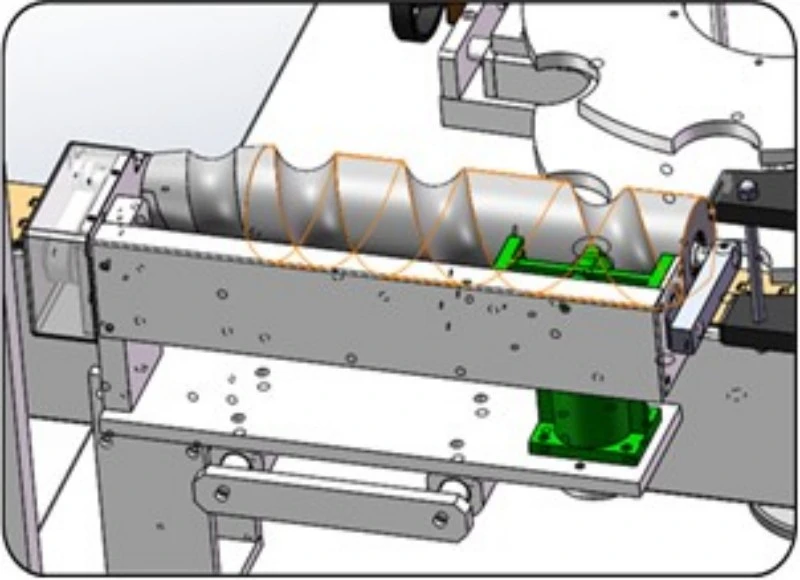

Chai vuông được băng tải cấp liệu và vít cấp liệu phân chia chúng đều nhau.

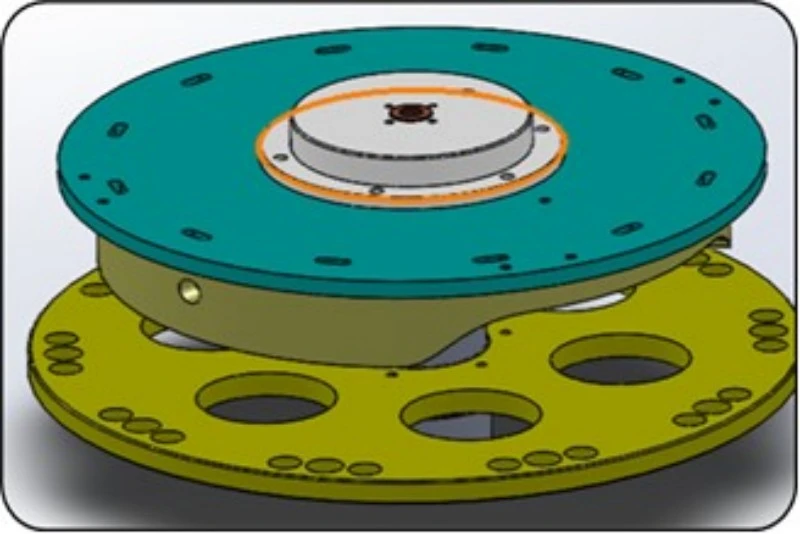

Bánh xe sao nạp chuyển các chai đến trạm quay một cách trơn tru.
Bộ phận cố định servo đóng và giữ chai từ mọi phía, điều chỉnh góc chai.
Hệ thống định vị servo phát hiện vị trí chai và điều chỉnh góc.
Bộ phận cố định servo sẽ xoay chai về vị trí ghi nhãn đã đặt trước và khóa nó vào vị trí.
Trạm ghi nhãn servo sẽ nạp nhãn và bàn chải góc sẽ ấn chặt nhãn vào các cạnh và góc.
Các chai được dán nhãn sẽ được xả ra bằng bánh xe sao cấp liệu và chuyển sang quy trình tiếp theo.
| KHÔNG. | Tên thành phần | Thương hiệu |
| 1 | HMI | Schneider (Pháp) |
| 2 | Động cơ servo | Schneider (Pháp) |
| 3 | Ổ đĩa servo | Schneider (Pháp) |
| 4 | Động cơ chính | Schneider (Pháp) |
| 5 | Động cơ băng tải | Transky (Ý) |
| 6 | PLC | Schneider (Pháp) |
| 7 | Biến tần | Schneider (Pháp) |
| 8 | Biến tần | Schneider (Pháp) |
| 9 | Cảm biến nhãn trong suốt | LEUZE (Đức) |
| 10 | Cảm biến phát hiện vật thể (Loại quang điện phản chiếu) | SICK (Đức) |
| 11 | Cảm biến quang điện phát hiện (Loại phản chiếu) | SICK (Đức) |
| 12 | Công tắc lân cận | SICK (Đức) |
| 13 | Chuyển đổi nguồn điện | MW (Đài Loan, Trung Quốc) |
| 14 | Công tắc chuyển đổi phổ quát | MOELLER (Đức) |
| 15 | Công tắc dừng khẩn cấp | Schneider (Pháp) |
| 16 | Bộ ngắt mạch rò rỉ trái đất | Schneider (Pháp) |
| 17 | Bộ ngắt mạch thu nhỏ | Schneider (Pháp) |
| 18 | Công tắc tơ AC | Schneider (Pháp) |
| 19 | Bộ mã hóa quay | Nemiaon (Nhật Bản) |
| 20 | Vòng trượt điện | Đang gửi |
| 21 | Đồng hồ đo áp suất | Panasonic (Nhật Bản) |
| 22 | Camera quan sát | Hikvision |
1. Tất cả các linh kiện điện đều đạt tiêu chuẩn CE.
2. Máy được gia công chính xác bằng CNC với khả năng kiểm soát dung sai nghiêm ngặt để vận hành ổn định và ít tiếng ồn. Máy dán nhãn chai vuông được kiểm tra đặc biệt để giữ chai và dán nhãn góc.
3. Mỗi máy đều trải qua quá trình kiểm tra không tải liên tục trước khi vận chuyển, bao gồm độ chính xác của việc ghi nhãn, vận hành trợ động và các chức năng dừng an toàn.
4. Máy có thiết kế chống bụi và chống ăn mòn kèm theo với thân bằng thép không gỉ 304 để có tuổi thọ dài hơn.
Hầu hết các máy dán nhãn quay được thiết kế cho chai tròn và có thể gặp các vấn đề như chuyển động của chai, nếp nhăn nhãn ở các góc và lỗi định vị khi sử dụng cho chai vuông. Máy dán nhãn tự dính chai vuông PACKSOUL được thiết kế đặc biệt cho chai vuông. Mỗi trạm có một bộ cố định servo độc lập và cam điện tử có thể lập trình, với các thông số có thể điều chỉnh để ghi nhãn hai mặt và góc chính xác.
12 thiết bị cố định servo độc lập giữ cho chai vuông ổn định trong quá trình vận hành tốc độ cao và đảm bảo ghi nhãn trơn tru ở các góc.
Tất cả các bộ phận kim loại tấm và gia công đều được sản xuất nội bộ. Phụ tùng thay thế được lưu giữ trong kho để cung cấp và bảo trì nhanh chóng.
Các thiết bị cố định dạng mô-đun thay đổi nhanh cho phép thay đổi chai dễ dàng mà không cần dụng cụ, giảm thời gian dừng sản xuất.
Hệ thống khóa liên động an toàn tự động dừng máy trong trường hợp kẹt chai hoặc mở cửa, giảm hư hỏng sản phẩm và máy.
Thiết kế chống bụi và chống thấm nước cho phép vận hành ổn định trong môi trường sản xuất thực phẩm ẩm ướt và chăm sóc cá nhân.

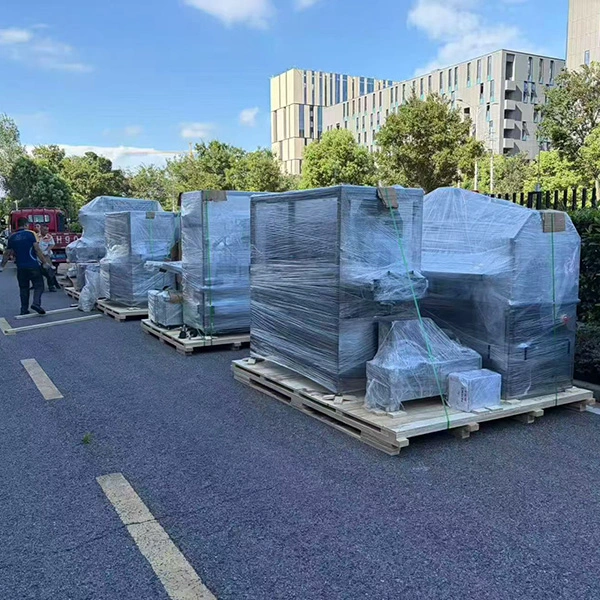

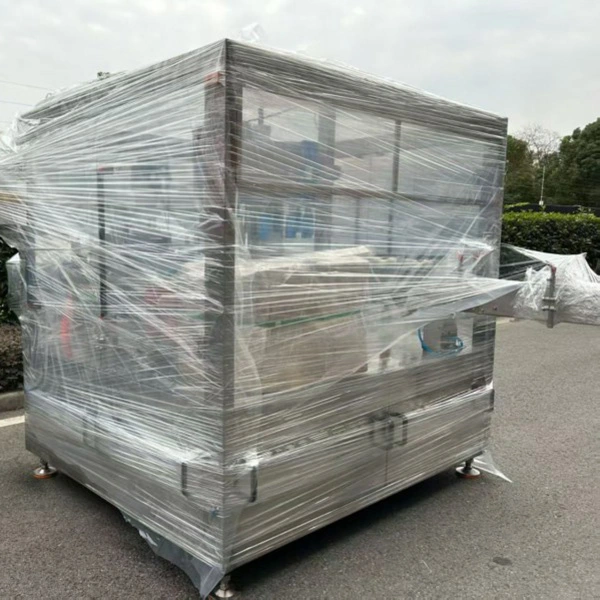

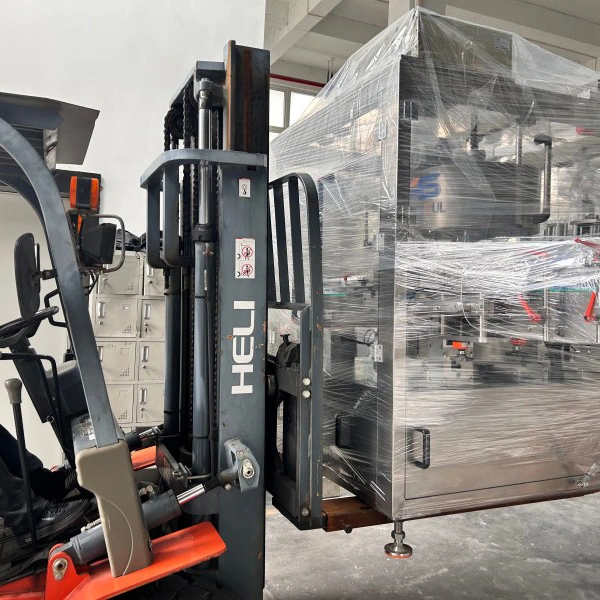

Thùng gỗ không khử trùng cấp xuất khẩu được sử dụng để vận chuyển đường biển và đường hàng không an toàn, có khả năng chống sốc và chống ẩm.
Các bộ phận chuyển động chính được gia cố riêng biệt để tránh dịch chuyển trong quá trình vận chuyển.
Danh sách đóng gói, báo cáo kiểm tra, giấy chứng nhận hợp quy và hồ sơ hải quan xuất khẩu được cung cấp kèm theo lô hàng.
Có sẵn các điều kiện FOB, CIF và DDP.
Các kỹ sư có thể cung cấp dịch vụ lắp đặt tại chỗ và điều chỉnh máy dựa trên các mẫu chai vuông thực tế. Tích hợp và vận hành dây chuyền sản xuất đầy đủ cũng có sẵn.
Đào tạo tại chỗ bao gồm vận hành máy, thay đổi chai, điều chỉnh thông số, xử lý sự cố cơ bản và bảo trì hàng ngày. Hướng dẫn sử dụng, hình ảnh và video được cung cấp.
Máy được bảo hành 1 năm. Sửa chữa miễn phí được cung cấp cho những hư hỏng không phải do con người gây ra trong thời gian bảo hành. Bảo trì trọn đời có sẵn sau khi bảo hành, với các bộ phận được tính phí riêng.
Hỗ trợ video từ xa có sẵn để khắc phục sự cố. Các kỹ sư có thể được bố trí để hỗ trợ tại chỗ cho các vấn đề phức tạp. Các phụ tùng thay thế thông thường được lưu giữ trong kho và thường được vận chuyển trong vòng 3 ngày làm việc sau khi xác nhận đơn hàng.
Hồ sơ dịch vụ được lưu giữ và các kỹ thuật viên của chúng tôi thường xuyên theo dõi hoạt động của máy và cung cấp hỗ trợ sản xuất và bảo trì.
PackSoul có nhiều kinh nghiệm về thiết bị ghi nhãn quay dành cho sản xuất công nghiệp. Máy dán nhãn chai vuông của chúng tôi được sử dụng ở thị trường nước ngoài trên khắp Châu Âu, Đông Nam Á, Trung Đông, Nam Mỹ và Châu Phi.

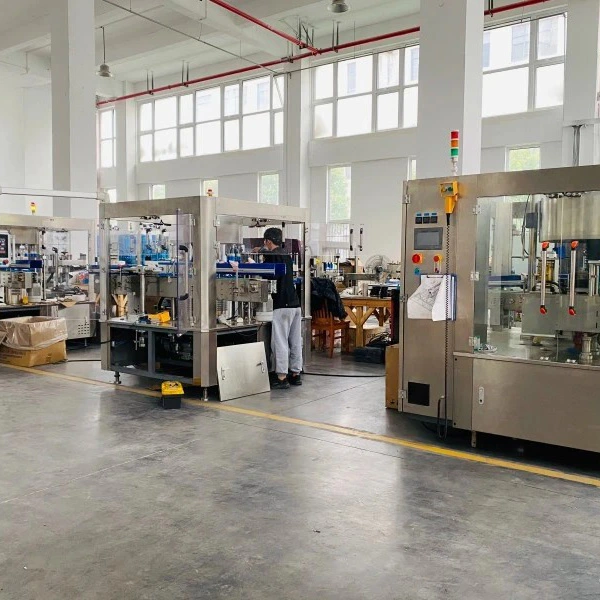

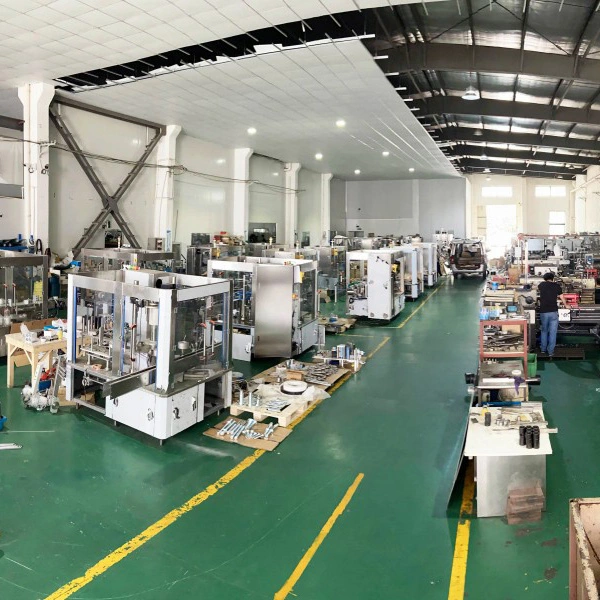

Cơ sở vật chất của chúng tôi bao gồm hoạt động R&D, gia công chính xác và thử nghiệm máy, được hỗ trợ bởi đội ngũ sản xuất và dịch vụ tích hợp. Chúng tôi đã hoàn thành các dự án dán nhãn cho các ứng dụng gia vị, chăm sóc cá nhân và dược phẩm cũng như dây chuyền sản xuất tự động cho khách hàng nước ngoài.
Đ: Vâng. Nó hỗ trợ ghi nhãn một mặt, hai mặt và góc cho hộp đựng hình vuông và hình chữ nhật. Chai phẳng có thể được xử lý bằng cách thay đổi mô-đun cố định. Các giải pháp tùy chỉnh có sẵn cho các hình dạng chai đặc biệt.
Đ: Vâng. Tốc độ có thể được điều chỉnh liên tục để phù hợp với dây chuyền sản xuất.
Đ: Vâng. Các mô-đun cố định có thể thay đổi nhanh chóng và hầu hết các điều chỉnh đều không cần dụng cụ.
Trả lời: Mỗi trạm có thể thiết lập lực giữ và góc độc lập. Điều này giữ cho chai ổn định ở tốc độ cao và cải thiện độ chính xác khi ghi nhãn ở góc.
Đ: Vâng. Máy được thiết kế chống nước, chống bụi và chống ăn mòn trong môi trường ẩm ướt.
Đ: Vâng. Các kỹ sư giàu kinh nghiệm có thể được gửi ra nước ngoài để lắp đặt, vận hành và đào tạo người vận hành.
